18330064396一、概述

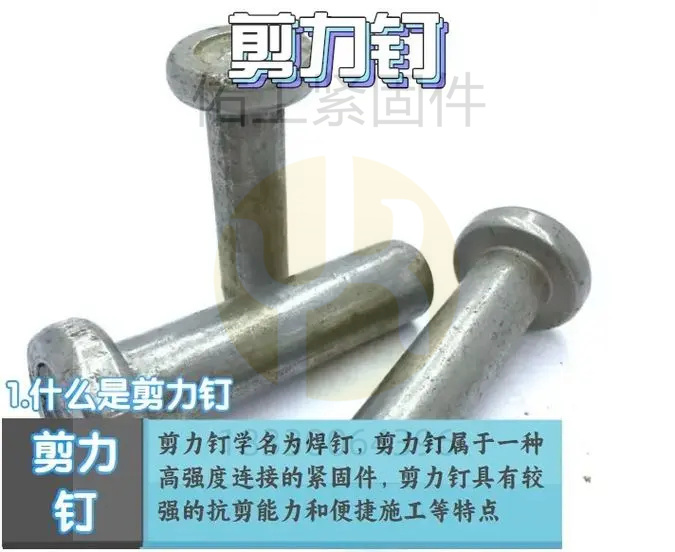

圓柱頭焊釘（又稱栓釘）是一種通過熔態壓力焊工藝固定在鋼結構或混凝土構件上的緊固件，廣泛應用于建筑工程中的組合樓板、鋼梁連接等場景。其焊接工藝分為-普通栓釘焊（非穿透焊）和穿透栓釘焊兩類。穿透焊需熔穿壓型鋼板（厚度0.5~1.6mm），使栓釘、壓型板與鋼構件三者熔合，適用于組合樓板施工；普通焊則直接焊接在鋼構件表面。
二、分類與技術參數
1. 栓釘分類
按焊接方式：普通栓釘焊、穿透栓釘焊。

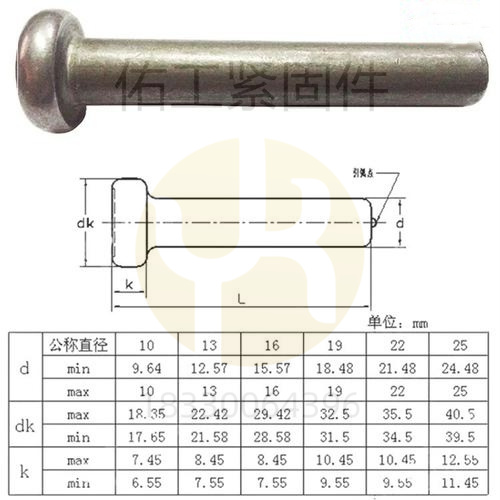

按直徑范圍：常見規格為?8~25mm，建筑工程中多用?16~25mm。
按焊機類型：
電弧栓焊機：適用于大直徑栓釘（?10~25mm）。
儲能栓釘焊機：適用于小直徑栓釘（?8mm以下）。
2. 材料性能

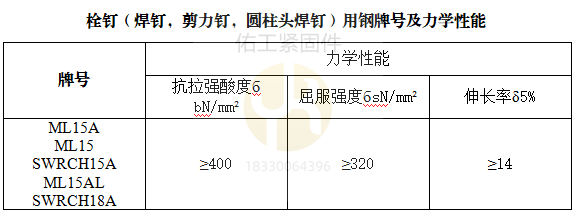

力學性能（以ML15A為例）
| 牌號 | 抗拉強度（N/mm2） | 屈服強度（N/mm2） | 伸長率（δ5%） |
|-------|-------------------|-------------------|---------------|
| ML15A | ≥400 | ≥320 | ≥14 |
化學成分（ML15A）
| C（%） | Si（%） | Mn（%） | P（%） | S（%） |
|--------|---------|---------|--------|--------|
| 0.13~0.18 | ≤0.10 | 0.3~0.6 | ≤0.35 | ≤0.035 |
三、施工工藝
1. 施工流程
1. 劃線定位：按設計位置標記，允許偏差±1mm。
2. 清理焊接區：打磨去除銹蝕、油污、涂層，露出金屬光澤。
3. 試焊與參數調整：試焊后彎曲30°檢驗焊縫質量，調整電流、電壓等參數。
4. 正式焊接：

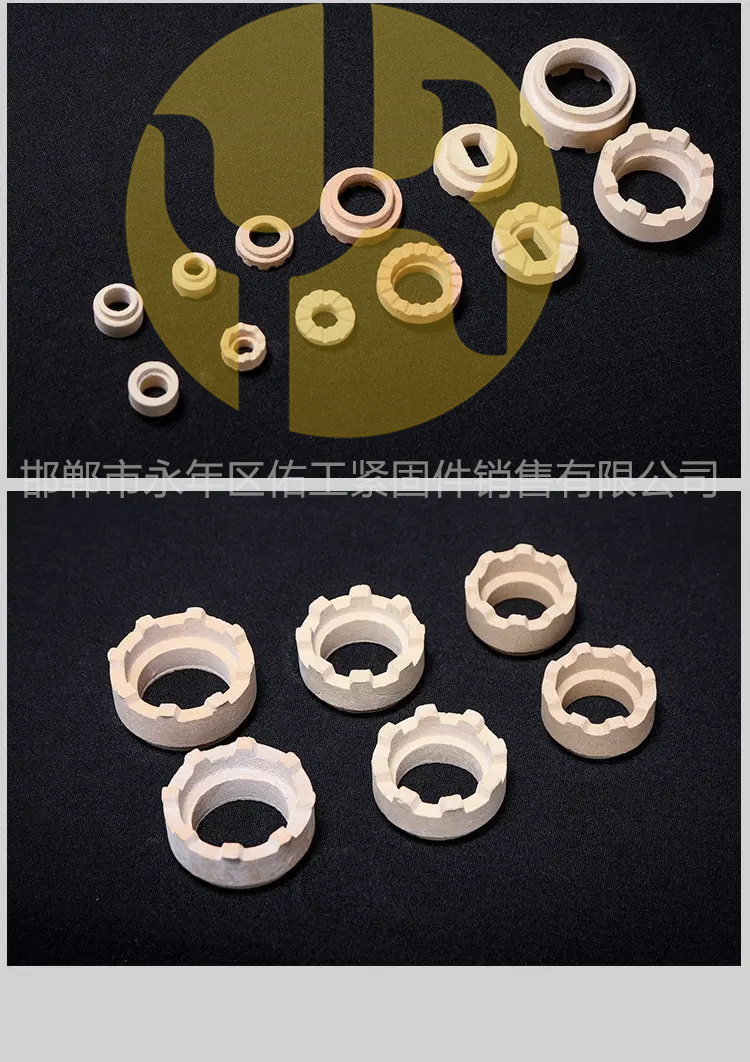

- 放置瓷環，確保干燥。
- 栓釘垂直母材表面，焊槍保持靜止。
- 焊接過程包括引弧、熔融、加壓、冷卻（圖1）。
5. 質量檢驗：彎曲試驗、外觀檢查。
---
2. 關鍵工藝參數
| 栓釘直徑（mm） | 電壓（V） | 電流（A） | 焊接時間（s） |
|----------------|-----------|------------|--------------|
| 10 | 65（空載）| 495~605 | 0.40 |
| 16 | 65（空載）| 1215~1485 | 0.70 |
| 25 | 65（空載）| 1980~2420 | 1.30 |
四、質量檢驗與缺陷處理
1. 檢驗標準
外觀檢查：焊腳均勻飽滿，無氣孔、夾渣、咬邊（圖2）。
彎曲試驗：彎曲30°后焊縫及熱影響區無裂紋（抽查率1%）。
{width="2in" height="1.5in" watermark="佑工緊固件"}
2. 常見缺陷與處理
| 缺陷類型 | 原因 | 解決方案 |
|----------------|---------------------|-------------------------|
| 磁偏吹 | 磁場分布不均 | 增設導磁板或對稱布線 |
| 熱量不足 | 電流或時間過短 | 增大電流/延長焊接時間 |
| 焊縫不完整 | 焊槍傾斜或瓷環潮濕 | 調整垂直度/烘干瓷環 |
---
五、安全與環保
1. 防護措施：焊工需佩戴防護眼罩、防火服，焊機接地可靠。
2. 環境要求：濕度≤85%，避免雨天露天作業。
3. 防火管理：清理飛濺熔渣，配備滅火設備。
---
六、材料儲運與驗收
1. 栓釘與瓷環驗收
| 檢查項目 | 要求 |
|----------------|---------------------------------------|
| 材質證明 | 提供合格證、材質報告 |
| 外觀質量 | 無銹蝕、裂紋、毛刺 |
| 瓷環配套性 | 規格與栓釘匹配，干燥無破損 |
2. 儲運要求
- 瓷環需密封保存，碼高≤3層，離地≥300mm。
受潮瓷環需120℃烘干1~2小時后方可使用。
七、應用案例
自承式鋼筋桁架樓承板焊接
穿透焊時，栓釘需熔穿壓型鋼板，與鋼梁形成可靠連接。焊接后檢查焊腳完整性（圖3）。
樓承板栓釘焊接完成
聯系方式
如需技術咨詢或采購，請聯系：
**佑工緊固件**
電話：18330064396
本文內容基于GB/T 10433、JGJ 81等規范編制，實際施工需結合工藝評定與現場條件調整。
